量子电路的矩阵“翻译”——以Grover Search Algorithm为例
急匆匆把电路搭完,却连哪条线对应的是哪个比特都不知道。
量子比特
经典计算机里的一个比特有两个状态——0和1。与之类似,一个量子比特 (qubit) 存在两个计算基本状态,\(|0\rangle\)和\(|1\rangle\),它们可以写作如下的向量形式: \[ \begin{align} |0\rangle = \begin{bmatrix} 1 \\ 0 \end{bmatrix}, |1\rangle = \begin{bmatrix} 0 \\ 1 \end{bmatrix} \end{align} \] 一个qubit可以表示\(|0\rangle\),\(|1\rangle\),也可以表示它们的任意线性组合,即:
\[ \begin{align} |\psi\rangle = a|0\rangle + b|1\rangle \end{align} \] 其中\(a\)和\(b\)为满足\(a^2+b^2 = 1\)的复数,笔者没学过复分析,对这方面知识并不了解。在这篇blog中先将\(a\)与\(b\)视为实数,以简化分析过程。\(a^2\)表示这个qubit经过一次测量之后,得到的是\(|0\rangle\)的概率,同理,\(b^2\)表示这个qubit经过一次测量之后,得到的是\(|1\rangle\)的概率。
知道了上述的知识之后,我们就可以在IBM Quantum Experience上开始玩耍了。我们可以先放一个\(|0\rangle\)到电路上。
这个时候呢,我们已经初始化了一个qubit,它的状态为\(|0\rangle\)。
那如果我们在下面加一条线,也加上一个\(|0\rangle\)呢?
这个时候,我们可以通过IBM Quantum Experience提供的可视化看到,这两个比特就构成了\(|00\rangle\)。这个时候就有一个问题了,线路0上的qubit对应的到底是\(|00\rangle\)左边这个0,还是右边这个0呢?按照从上到下,从左到右,或许很多人会很“自然”地认为线路0上的qubit对应的就是\(|00\rangle\)左边的那一位。事实到底如何呢?实践出真知。我们可以在线路0那里加上一个非门,起到把\(|0\rangle\)变成\(|1\rangle\)的作用。

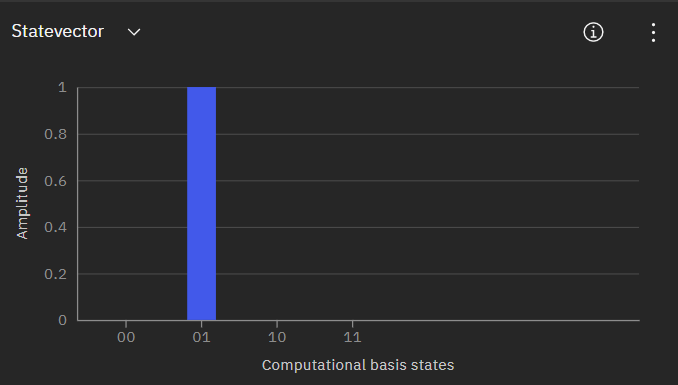

这个时候的结果如何?
事实证明,线路0代表的是右边的那一位。其实这并不难记住,因为这种记法我们在二进制的数中早已见过。最右边代表0位,往左一位代表1位,以此类推。
要注意到,\(|0\rangle\)和\(|1\rangle\)都是向量,我们显然可以用矩阵对它们进行操作。在量子电路中,所有元件都可以表示成一个矩阵。错综复杂的电路,似乎可以变成简洁(但不简单)的代数表示。
电路元件的矩阵表示
NOT Gate
从非门开始讲起,加上一个非门之后,\(|0\rangle\)可以变成\(|1\rangle\),\(|1\rangle\)可以变成\(|0\rangle\)。用矩阵\(X\)代表非门,那么我们就有:
\[ \begin{aligned} X \begin{bmatrix} 1 \\ 0 \end{bmatrix} = \begin{bmatrix} 0 \\ 1 \end{bmatrix}\\ X \begin{bmatrix} 0 \\ 1 \end{bmatrix} = \begin{bmatrix} 1 \\ 0 \end{bmatrix}\\ \end{aligned} \]
其实就是交换两行,对吧。所以非门的矩阵表示为: \[ X = \begin{bmatrix} 0 & 1 \\ 1 & 0 \end{bmatrix} \]
H Gate
到现在为止,我们还是在用一个qubit表示\(|0\rangle\)和\(|1\rangle\),与传统计算机没有差别。而H门就可以让一个qubit变为叠加态。 \[ H = \frac{1}{\sqrt{2}}\begin{bmatrix} 1 & 1 \\ 1 & -1 \end{bmatrix} \] 那么,
\[ \begin{align} H|0\rangle &= \frac{1}{\sqrt{2}} \begin{bmatrix} 1\\ 1 \end{bmatrix}\\ H|1\rangle &= \frac{1}{\sqrt{2}} \begin{bmatrix} 1\\ -1 \end{bmatrix} \end{align} \]
通过H门,原本的\(|0\rangle\)和\(|1\rangle\)就变成了它们的线性组合,并且通过测量得到\(|0\rangle\)和\(|1\rangle\)的概率分别都是\(\frac{1}{2}\)。
下面简短介绍一下这篇blog会用到的逻辑门的矩阵,物理意义暂不深究(我不会)。
S Gate
\[ \begin{align} S = \begin{bmatrix} 1 & 0 \\ 0 & i \end{bmatrix} \end{align} \]
Z Gate
\[ \begin{align} Z = \begin{bmatrix} 1 & 0 \\ 0 & -1 \end{bmatrix} \end{align} \]
CZ Gate
\[ \begin{align} CZ = \begin{bmatrix} 1 & 0 & 0 & 0\\ 0 & 1 & 0 & 0\\ 0 & 0 & 1 & 0\\ 0 & 0 & 0 & -1\\ \end{bmatrix}. \end{align} \]
量子电路里的矩阵运算
从右到左
每个新出现的元件,都对前面所获得的向量进行左乘操作。
从下到上
在介绍这部分的运算规则之前,不妨首先想一想,我们应该怎么样表示\(|01\rangle\)这两个qubits。在有两个qubits的情况下,计算的基态一共有四种,即\(|00\rangle\),\(|01\rangle\),\(|10\rangle\)和\(|11\rangle\)。根据线性代数的方式,我们将它们视为四个基向量,它们的所有线性组合,会span出来一个四维空间。所以,基于\(|0\rangle\)和\(|1\rangle\),我们需要得到以下四个向量。 \[ \begin{align} \begin{bmatrix} 1 \\ 0 \\ 0 \\ 0 \end{bmatrix}, \begin{bmatrix} 0 \\ 1 \\ 0 \\ 0 \end{bmatrix}, \begin{bmatrix} 0 \\ 0 \\ 1 \\ 0 \end{bmatrix}, \begin{bmatrix} 0 \\ 0 \\ 0 \\ 1 \end{bmatrix} \end{align} \] But how?
克罗内克积 (Kronecker product)
克罗内克积的运算非常直观。假设\(A\)是一个\(m\times n\)的矩阵,\(B\)是一个\(p\times q\)的矩阵。那么
\[ \begin{align} A\otimes B= \begin{bmatrix} a_{11}B & a_{12}B & \cdots & a_{1n}B \\ a_{21}B & a_{22}B & \cdots & a_{2n}B \\ \vdots & \vdots & \ddots & \vdots \\ a_{m1}B & a_{m2}B & \cdots & a_{mn}B \end{bmatrix} \end{align} \]
于是
\[ \begin{align} |00\rangle =\begin{bmatrix} 1 \\ 0 \end{bmatrix} \otimes \begin{bmatrix} 1 \\ 0 \end{bmatrix} = \begin{bmatrix} 1 \\ 0 \\ 0 \\ 0 \end{bmatrix} \\|01\rangle =\begin{bmatrix} 1 \\ 0 \end{bmatrix} \otimes \begin{bmatrix} 0 \\ 1 \end{bmatrix} = \begin{bmatrix} 0 \\ 1 \\ 0 \\ 0 \end{bmatrix} \end{align} \]
其余同理。那么对于纵向的电路元件的计算,也不难推理,就是从下到上一直计算克罗内克积。
Grover Search Algorithm
Grover Search algorithm可以实现对无序列表中的某个item的搜索。这个算法呢,把所有的物体用不同的基态表示,再生成这些基态的叠加态(线性组合),用来表示整个列表。前面已经提到,线性组合中的系数其实与测量得到对应基态的概率有关。事实上,这个Grover Search algorithm就是通过提高对应基态的概率,达到搜索的效果。接着我们来看一下具体是怎么实现的。
用\(|\omega\rangle\)表示要搜索的目标,用\(|s\rangle\)表示叠加态。那么\(|s\rangle\)就肯定可以分解为\(|\omega\rangle\)方向上的分量和垂直于\(|\omega\rangle\)的分量\(|s^\prime\rangle\)。如下图,

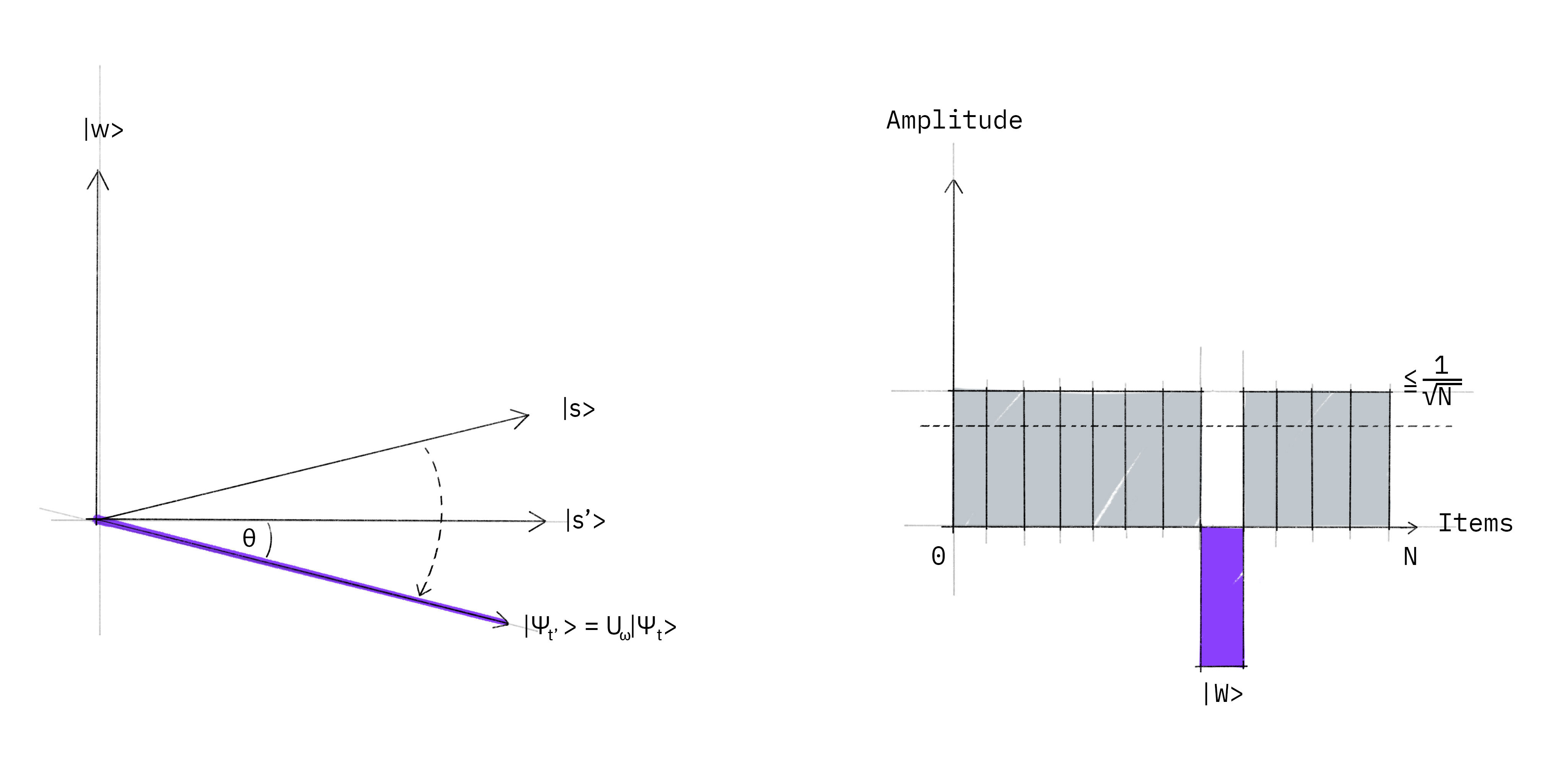

随后对\(|s\rangle\)进行关于\(|s^\prime\rangle\)的翻转,如下图。这个操作我们称为Oracle,用\(U_\omega\)表示。

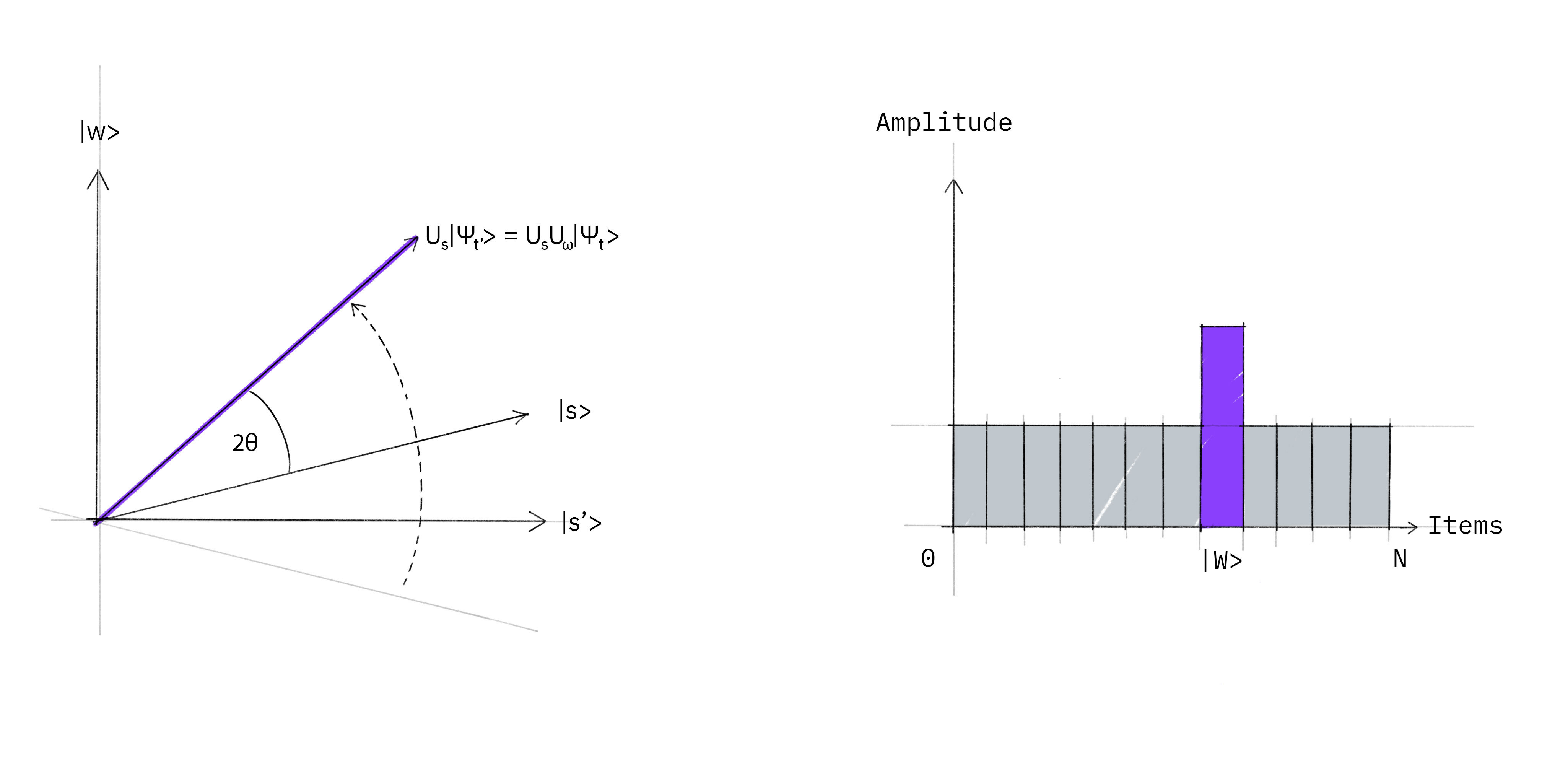

随后对这个新的向量进行关于原本的\(|s\rangle\)的翻转,得到下图。这个操作我们称作diffuser,用\(U_s\)表示。
这样,我们就增大了\(|\omega\rangle\)方向上的分量的大小,即\(|\omega\rangle\)对应的系数。从而增大了一次测量中,得到\(|\omega\rangle\)的概率。一般来说,我们会重复这两个“翻转”的过程,使得这个概率足够大,当然,这里面也存在一些问题,后面会提到。
两个算符的矩阵表示
以在两个比特的叠加态中搜索\(|01\rangle\)为例。\(U_\omega\)的目的是翻转\(|\omega\rangle\)方向上的分量,其实就相当于把系数乘以-1。在这个例子中,这个操作算符可以写为, \[ \begin{align} U_\omega = \begin{bmatrix} 1 & 0 & 0 & 0\\ 0 & -1 & 0 & 0\\ 0 & 0 & 1 & 0\\ 0 & 0 & 0 & 1\\ \end{bmatrix}. \end{align} \]
那么对于第二次的翻转,可以理解为向\(|s\rangle\)方向上投影,然后延长两倍,再减去自身,可以写为, \[ \begin{align} U_s &= 2|s\rangle\langle s| - I =\begin{bmatrix} -1 & 1 & 1 & 1\\ 1 & -1 & 1 & 1\\ 1 & 1 & -1 & 1\\ 1 & 1 & 1 & -1\\ \end{bmatrix}. \end{align} \]
我们可以利用numpy来实际操作一下,看这样能不能得到我们想要的效果。
1 | # Generating superposition |
可以得到如下结果:
1 | Iterate once: [-2.22044605e-16 1.00000000e+00 -2.22044605e-16 -2.22044605e-16] |
可以看到,在重复一次的时候,已经获得了非常理想的效果。然而重复两次和三次都并不能有效实现搜索。
两个算符的电路矩阵表示
1 | import numpy as np |
得到结果:
1 | Iterate once: [0.+0.j 1.+0.j 0.+0.j 0.+0.j] |
可以看到,与理论上的结果基本一致。电路的搭建如下:
实验结果在:我的report里
重复后无法有效搜索的原因

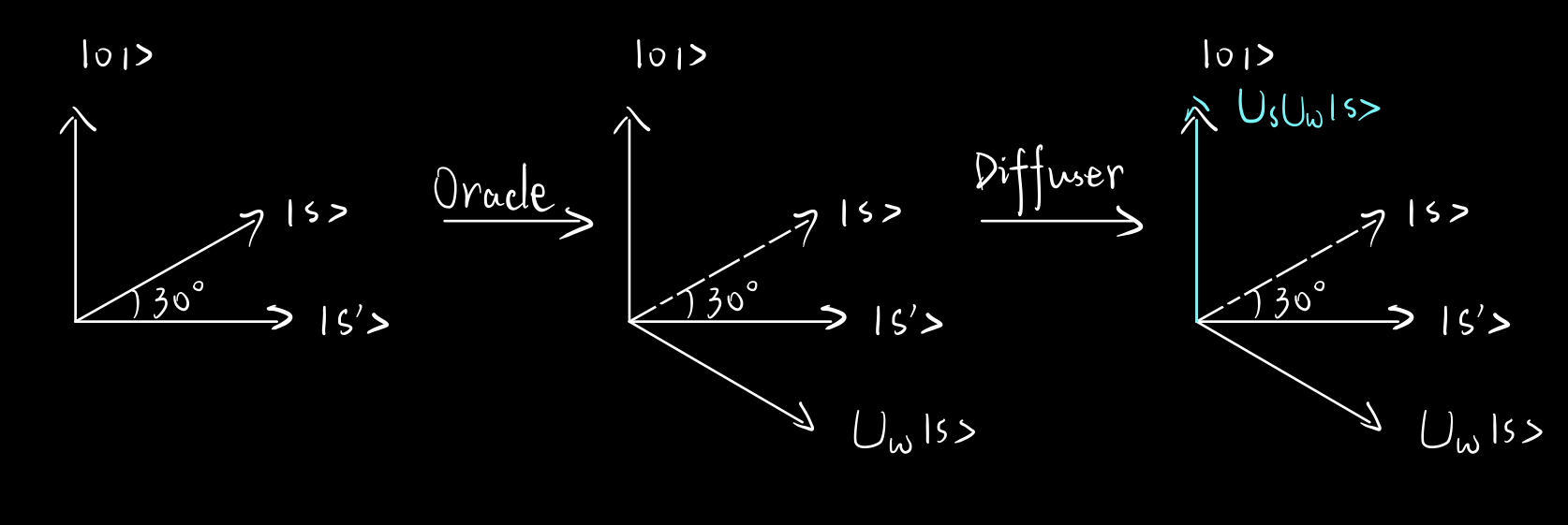

经过oracle之后,原本的叠加态在\(|\omega\rangle\)方向上的分量得到了翻转,随后经过diffuser,向量就正好变为了\(|\omega\rangle\)本身。经过两次上述操作的向量,即\((U_sU_\omega)^2|s\rangle\),就偏离了\(|01\rangle\)的方向,于是经过测量得到\(|01\rangle\)的概率又下降了。然而,因为角度的周期性,继续重复这两个操作,经过特定次数后,又会回到一开始的结果。这个算法重复特定次数得不到正确答案是正常的,不过IBM官网给的电路似乎是有点问题的,读者可以尝试一下,得不到理论上的结果。
