量子电路的矩阵“翻译”——以Grover Search Algorithm为例
急匆匆把电路搭完，却连哪条线对应的是哪个比特都不知道。
量子比特
| 经典计算机里的一个比特有两个状态——0和1。与之类似，一个量子比特 (qubit) 存在两个计算基本状态，$ | 0\rangle$和$ | 1\rangle$，它们可以写作如下的向量形式： |
| 一个qubit可以表示$ | 0\rangle$，$ | 1\rangle$，也可以表示它们的任意线性组合，即： |
| 其中$a$和$b$为满足$a^2+b^2 = 1$的复数，笔者没学过复分析，对这方面知识并不了解。在这篇blog中先将$a$与$b$视为实数，以简化分析过程。$a^2$表示这个qubit经过一次测量之后，得到的是$ | 0\rangle$的概率，同理，$b^2$表示这个qubit经过一次测量之后，得到的是$ | 1\rangle$的概率。 |
| 知道了上述的知识之后，我们就可以在IBM Quantum Experience上开始玩耍了。我们可以先放一个$ | 0\rangle$到电路上。 |
| 这个时候呢，我们已经初始化了一个qubit，它的状态为$ | 0\rangle$。 |
| 那如果我们在下面加一条线，也加上一个$ | 0\rangle$呢？ |
| 这个时候，我们可以通过IBM Quantum Experience提供的可视化看到，这两个比特就构成了$ | 00\rangle$。这个时候就有一个问题了，线路0上的qubit对应的到底是$ | 00\rangle$左边这个0，还是右边这个0呢？按照从上到下，从左到右，或许很多人会很“自然”地认为线路0上的qubit对应的就是$ | 00\rangle$左边的那一位。事实到底如何呢？实践出真知。我们可以在线路0那里加上一个非门，起到把$ | 0\rangle$变成$ | 1\rangle$的作用。 |
这个时候的结果如何？
事实证明，线路0代表的是右边的那一位。其实这并不难记住，因为这种记法我们在二进制的数中早已见过。最右边代表0位，往左一位代表1位，以此类推。
| 要注意到，$ | 0\rangle$和$ | 1\rangle$都是向量，我们显然可以用矩阵对它们进行操作。在量子电路中，所有元件都可以表示成一个矩阵。错综复杂的电路，似乎可以变成简洁（但不简单）的代数表示。 |
电路元件的矩阵表示
NOT Gate
| 从非门开始讲起，加上一个非门之后，$ | 0\rangle$可以变成$ | 1\rangle$，$ | 1\rangle$可以变成$ | 0\rangle$。用矩阵$X$代表非门，那么我们就有： |
其实就是交换两行，对吧。所以非门的矩阵表示为：
\[X = \begin{bmatrix} 0 & 1 \\ 1 & 0 \end{bmatrix}\]H Gate
| 到现在为止，我们还是在用一个qubit表示$ | 0\rangle$和$ | 1\rangle$，与传统计算机没有差别。而H门就可以让一个qubit变为叠加态。 |
那么，
\[\begin{align} H|0\rangle &= \frac{1}{\sqrt{2}} \begin{bmatrix} 1\\ 1 \end{bmatrix}\\ H|1\rangle &= \frac{1}{\sqrt{2}} \begin{bmatrix} 1\\ -1 \end{bmatrix} \end{align}\]| 通过H门，原本的$ | 0\rangle$和$ | 1\rangle$就变成了它们的线性组合，并且通过测量得到$ | 0\rangle$和$ | 1\rangle$的概率分别都是$\frac{1}{2}$。 |
下面简短介绍一下这篇blog会用到的逻辑门的矩阵，物理意义暂不深究（我不会）。
S Gate
\[\begin{align} S = \begin{bmatrix} 1 & 0 \\ 0 & i \end{bmatrix} \end{align}\]Z Gate
\[\begin{align} Z = \begin{bmatrix} 1 & 0 \\ 0 & -1 \end{bmatrix} \end{align}\]CZ Gate
\[\begin{align} CZ = \begin{bmatrix} 1 & 0 & 0 & 0\\ 0 & 1 & 0 & 0\\ 0 & 0 & 1 & 0\\ 0 & 0 & 0 & -1\\ \end{bmatrix}. \end{align}\]量子电路里的矩阵运算
从右到左
每个新出现的元件，都对前面所获得的向量进行左乘操作。
从下到上
| 在介绍这部分的运算规则之前，不妨首先想一想，我们应该怎么样表示$ | 01\rangle$这两个qubits。在有两个qubits的情况下，计算的基态一共有四种，即$ | 00\rangle$，$ | 01\rangle$，$ | 10\rangle$和$ | 11\rangle$。根据线性代数的方式，我们将它们视为四个基向量，它们的所有线性组合，会span出来一个四维空间。所以，基于$ | 0\rangle$和$ | 1\rangle$，我们需要得到以下四个向量。 |
But how？
克罗内克积 (Kronecker product)
克罗内克积的运算非常直观。假设$A$是一个$m\times n$的矩阵，$B$是一个$p\times q$的矩阵。那么
\[\begin{align} A\otimes B= \begin{bmatrix} a_{11}B & a_{12}B & \cdots & a_{1n}B \\ a_{21}B & a_{22}B & \cdots & a_{2n}B \\ \vdots & \vdots & \ddots & \vdots \\ a_{m1}B & a_{m2}B & \cdots & a_{mn}B \end{bmatrix} \end{align}\]于是
\[\begin{align} |00\rangle =\begin{bmatrix} 1 \\ 0 \end{bmatrix} \otimes \begin{bmatrix} 1 \\ 0 \end{bmatrix} = \begin{bmatrix} 1 \\ 0 \\ 0 \\ 0 \end{bmatrix} \\|01\rangle =\begin{bmatrix} 1 \\ 0 \end{bmatrix} \otimes \begin{bmatrix} 0 \\ 1 \end{bmatrix} = \begin{bmatrix} 0 \\ 1 \\ 0 \\ 0 \end{bmatrix} \end{align}\]其余同理。那么对于纵向的电路元件的计算，也不难推理，就是从下到上一直计算克罗内克积。
Grover Search Algorithm
Grover Search algorithm可以实现对无序列表中的某个item的搜索。这个算法呢，把所有的物体用不同的基态表示，再生成这些基态的叠加态（线性组合），用来表示整个列表。前面已经提到，线性组合中的系数其实与测量得到对应基态的概率有关。事实上，这个Grover Search algorithm就是通过提高对应基态的概率，达到搜索的效果。接着我们来看一下具体是怎么实现的。

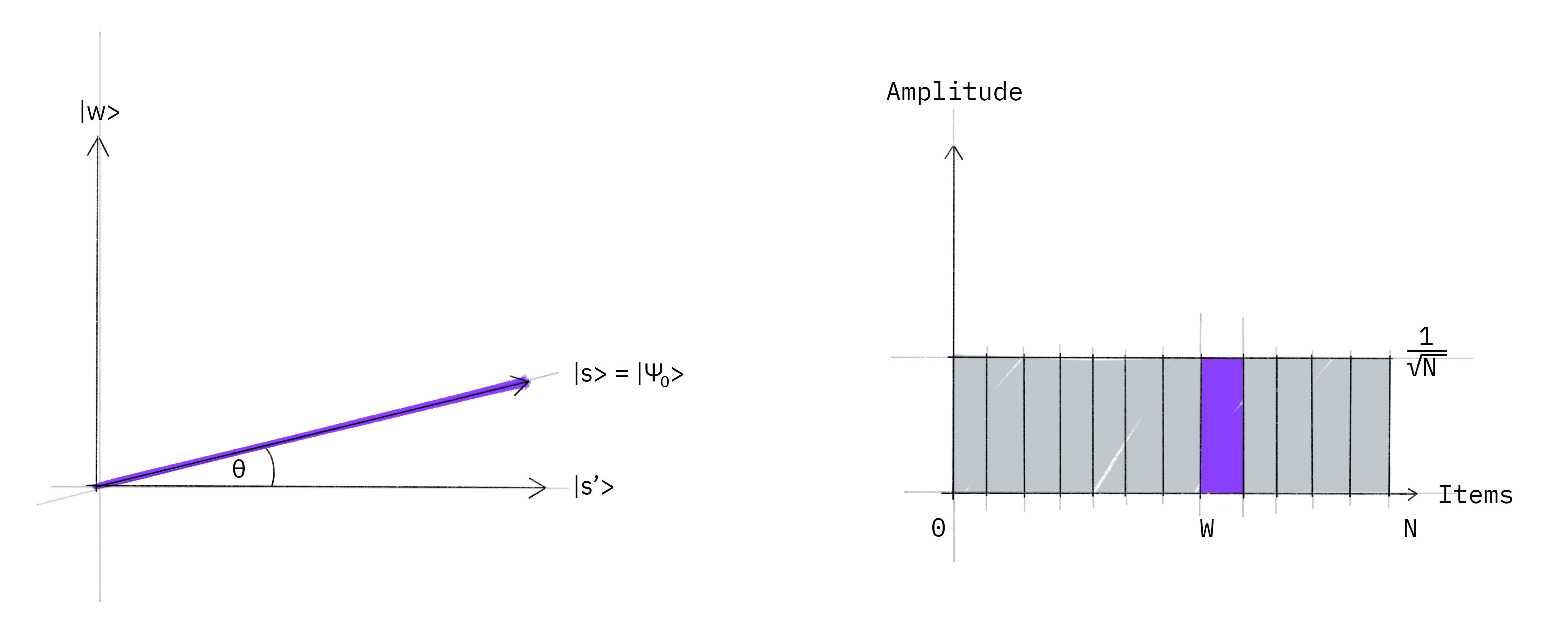

| 用$ | \omega\rangle$表示要搜索的目标，用$ | s\rangle$表示叠加态。那么$ | s\rangle$就肯定可以分解为$ | \omega\rangle$方向上的分量和垂直于$ | \omega\rangle$的分量$ | s^\prime\rangle$。如下图， |

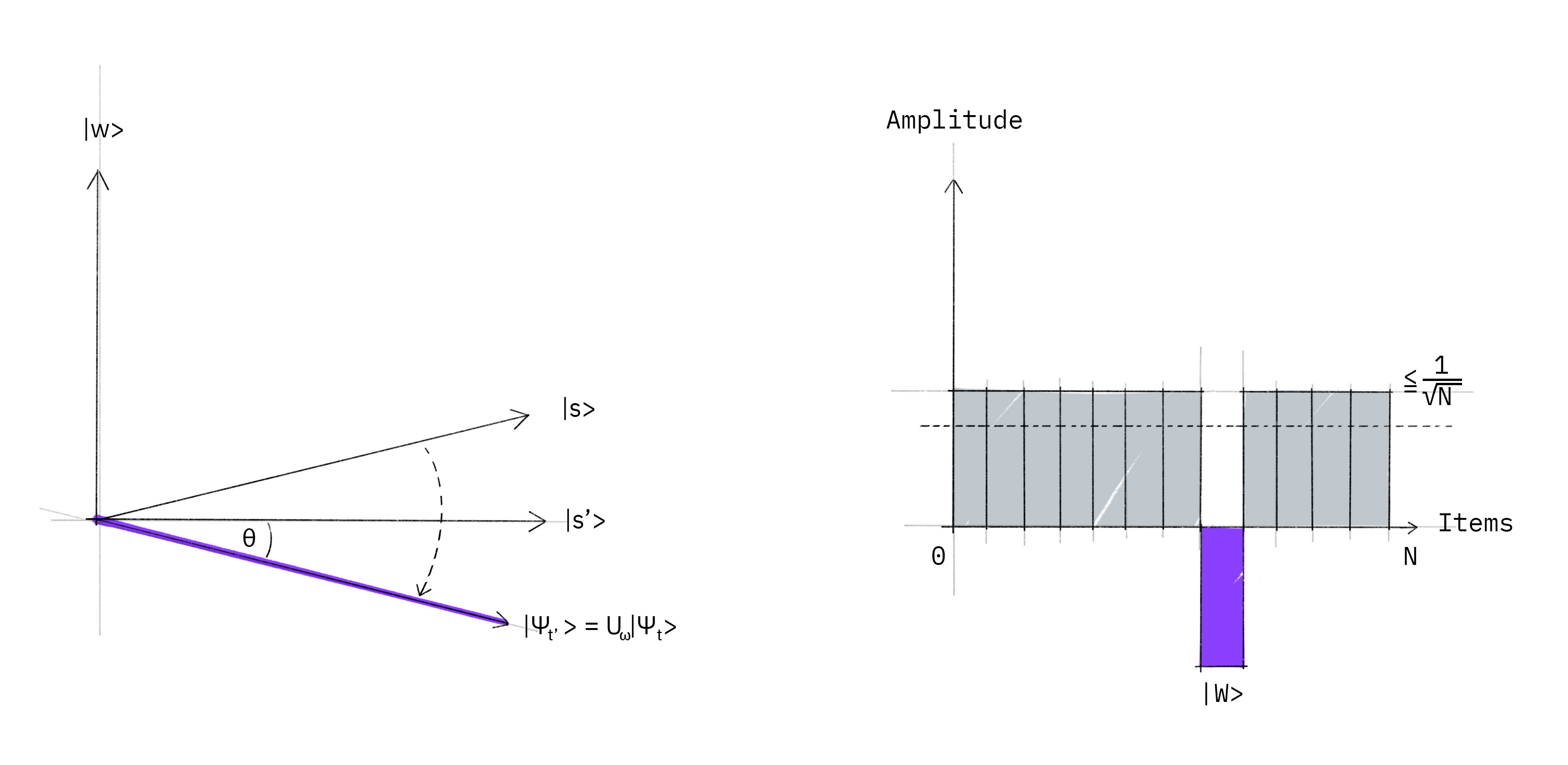

| 随后对$ | s\rangle$进行关于$ | s^\prime\rangle$的翻转，如下图。这个操作我们称为Oracle，用$U_\omega$表示。 |

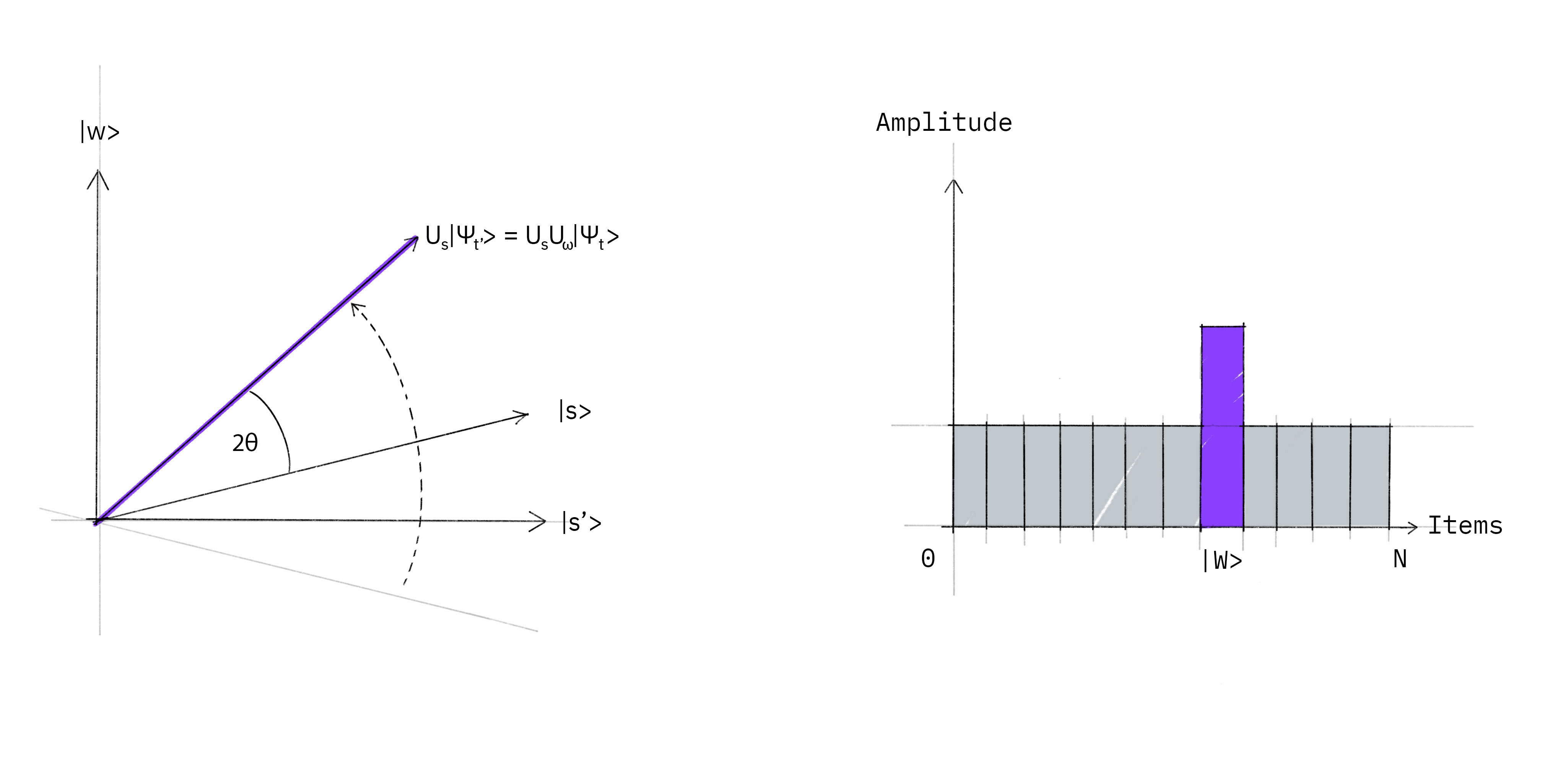

| 随后对这个新的向量进行关于原本的$ | s\rangle$的翻转，得到下图。这个操作我们称作diffuser，用$U_s$表示。 |

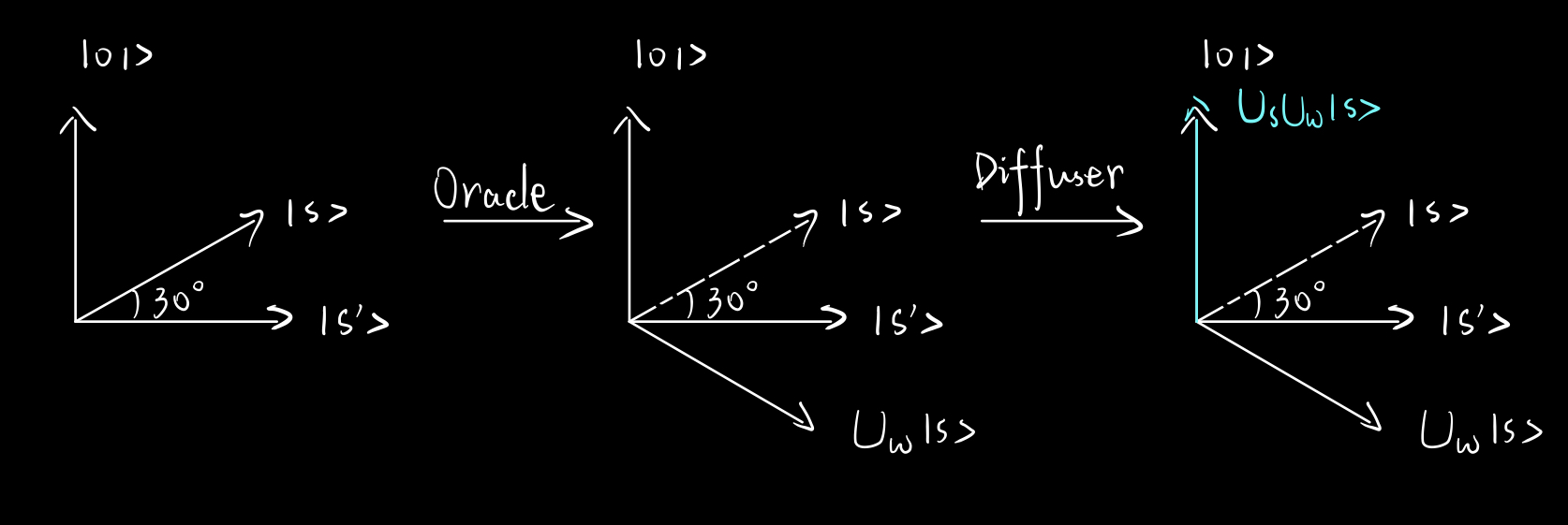

| 这样，我们就增大了$ | \omega\rangle$方向上的分量的大小，即$ | \omega\rangle$对应的系数。从而增大了一次测量中，得到$ | \omega\rangle$的概率。一般来说，我们会重复这两个“翻转”的过程，使得这个概率足够大，当然，这里面也存在一些问题，后面会提到。 |
两个算符的矩阵表示
| 以在两个比特的叠加态中搜索$ | 01\rangle$为例。$U_\omega$的目的是翻转$ | \omega\rangle$方向上的分量，其实就相当于把系数乘以-1。在这个例子中，这个操作算符可以写为， |
| 那么对于第二次的翻转，可以理解为向$ | s\rangle$方向上投影，然后延长两倍，再减去自身，可以写为， |
我们可以利用numpy来实际操作一下，看这样能不能得到我们想要的效果。
# Generating superposition
q0 = np.array([1, 0])
q1 = np.array([1, 0])
s = np.kron(H, H)@np.kron(q1, q0)
# Oracle
Uf = np.identity(4)
Uf[1, 1] = -1
# Diffuser
tmp = s[np.newaxis]
Us = 2*tmp.T@tmp - np.identity(4)
core = Us@Uf
iter_1 = core@s
iter_2 = core@core@s
iter_3 = core@core@core@s
print("Iterate once:", iter_1)
print("Iterate twice:", iter_2)
print("Iterate three times", iter_3)
可以得到如下结果：
Iterate once: [-2.22044605e-16 1.00000000e+00 -2.22044605e-16 -2.22044605e-16]
Iterate twice: [-0.5 0.5 -0.5 -0.5]
Iterate three times [-0.5 -0.5 -0.5 -0.5]
可以看到，在重复一次的时候，已经获得了非常理想的效果。然而重复两次和三次都并不能有效实现搜索。
两个算符的电路矩阵表示
import numpy as np
# H Gate
H = 1/np.sqrt(2) * np.array([
[1, 1],
[1, -1]
])
# Z Gate
Z = np.array([
[1, 0],
[0, -1]
])
# cz gate
cz = np.identity(4)
cz[3, 3] = -1
# S gate
S = np.array([
[1, 0],
[0, 1j]
])
# superposition
q0 = np.array([1, 0])
q1 = np.array([1, 0])
s = np.kron(H, H)@np.kron(q1, q0)
# two core components
U_w = np.kron(np.identity(2), S)@cz@np.kron(np.identity(2), S)
diffuser = np.kron(H, H)@cz@np.kron(Z, Z)@np.kron(H, H)
core = diffuser@U_w
iter_1 = core@s
iter_2 = core@core@s
iter_3 = core@core@core@s
print("Iterate once:", iter_1)
print("Iterate twice:", iter_2)
print("Iterate three times", iter_3)
得到结果：
Iterate once: [0.+0.j 1.+0.j 0.+0.j 0.+0.j]
Iterate twice: [-0.5+0.j 0.5+0.j -0.5+0.j -0.5+0.j]
Iterate three times [-0.5+0.j -0.5+0.j -0.5+0.j -0.5+0.j]

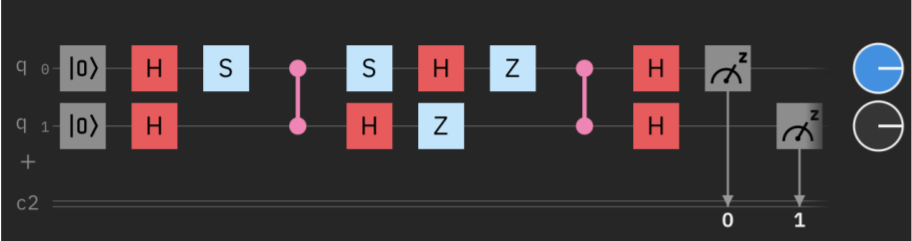

可以看到，与理论上的结果基本一致。电路的搭建如下：
实验结果在：我的report里
重复后无法有效搜索的原因

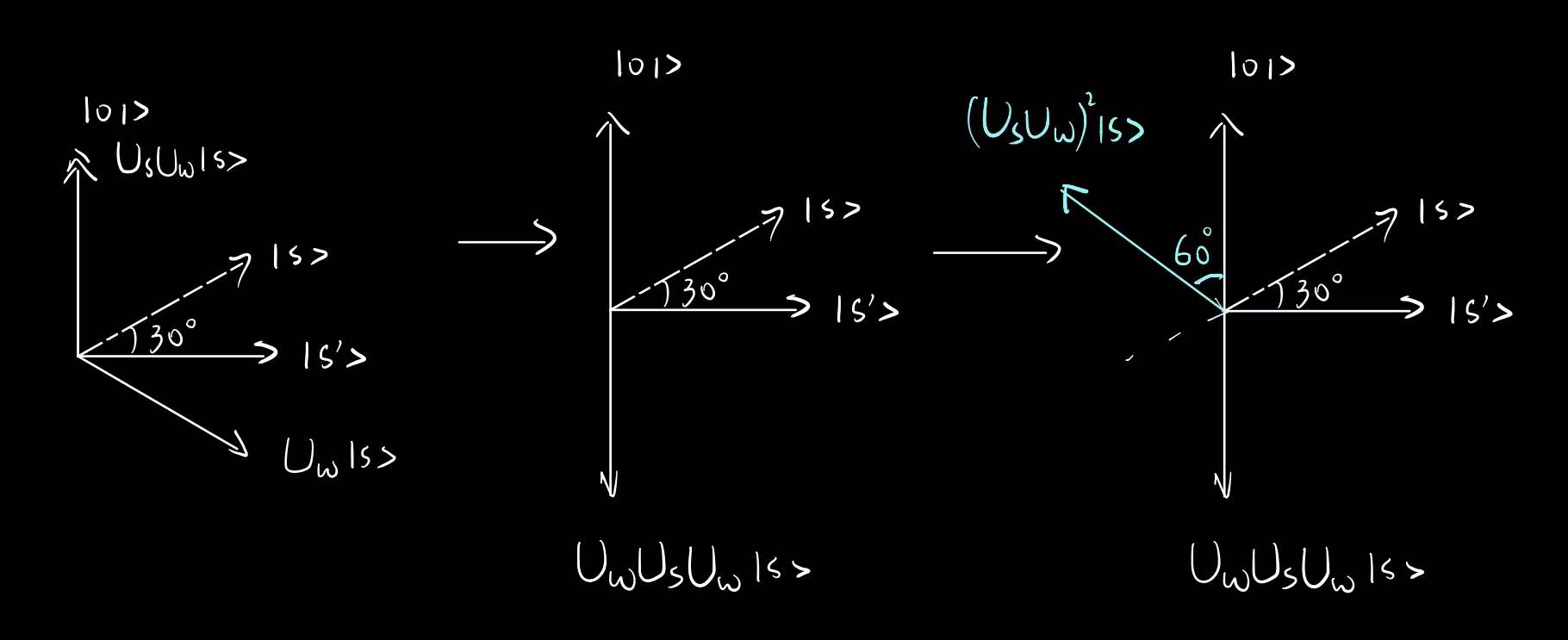

| 经过oracle之后，原本的叠加态在$ | \omega\rangle$方向上的分量得到了翻转，随后经过diffuser，向量就正好变为了$ | \omega\rangle$本身。经过两次上述操作的向量，即$(U_sU_\omega)^2 | s\rangle$，就偏离了$ | 01\rangle$的方向，于是经过测量得到$ | 01\rangle$的概率又下降了。然而，因为角度的周期性，继续重复这两个操作，经过特定次数后，又会回到一开始的结果。这个算法重复特定次数得不到正确答案是正常的，不过IBM官网给的电路似乎是有点问题的，读者可以尝试一下，得不到理论上的结果。 |
